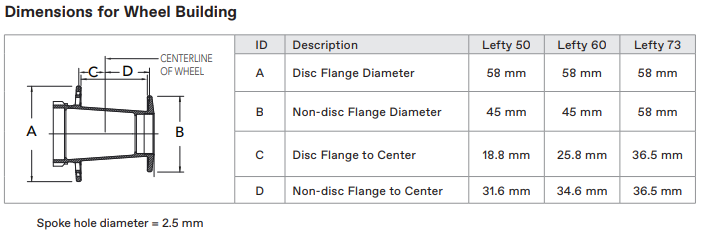

Voici les dimensions pour monter une roue avec un moyeu Lefty :
Remarques :
- Un moyeu de roue SuperMax ou Lefty peut être utilisé avec le SuperMax. Le moyeu doit être associé à l’adaptateur de frein approprié.
- Le capuchon du moyeu est à filetage gauche. Il maintient l’ensemble boulon d’axe et ne doit être retiré que lors du remplacement des roulements ou des pièces du boulon d’axe, pas lors du retrait de la roue.
- Le boulon d’axe est à filetage droit (normal). Pour installer ou retirer la roue, insérez une clé Allen de 5 mm. Tournez dans le sens horaire pour installer la roue et dans le sens antihoraire pour la retirer.
- Le capuchon du moyeu Lefty est à filetage GAUCHE. Utilisez un outil Shimano TL-FW30 pour l’installation.
