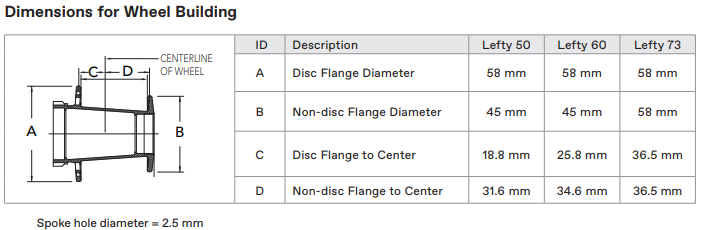

Di seguito sono riportate le dimensioni per la costruzione di una ruota con un mozzo Lefty:
Note:
- Con il SuperMax è possibile utilizzare un mozzo per ruota SuperMax o Lefty. Il mozzo della ruota deve essere abbinato all’adattatore del freno corretto.
- Il cappuccio del mozzo ha una filettatura sinistrorsa. Fissa il gruppo del bullone dell’asse e deve essere rimosso solo quando si sostituiscono i cuscinetti o i componenti del bullone dell’asse, non quando si rimuove la ruota.
- Il bullone dell’asse ha una filettatura destrorsa (normale). Per installare o rimuovere la ruota, inserire una chiave a brugola da 5 mm. Ruotare in senso orario per installare la ruota e in senso antiorario per rimuoverla.
- Il cappuccio del mozzo Lefty ha una filettatura SINISTRORSA. Utilizzare un attrezzo Shimano TL-FW30 per l’installazione.
