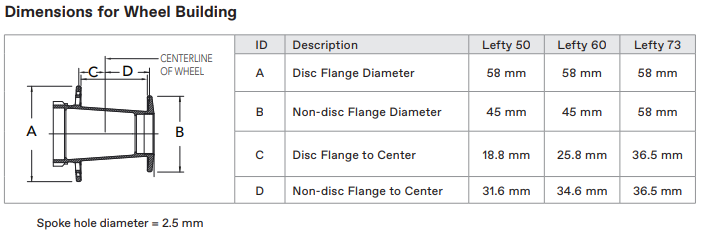

Hieronder staan de afmetingen voor het bouwen van een wiel met een Lefty-naaf:
Opmerkingen:
- Zowel een SuperMax- als een Lefty-wielnaaf kan worden gebruikt met de SuperMax. De wielnaaf moet worden gecombineerd met de juiste remadapter.
- De naafdop heeft linkse schroefdraad. Deze houdt de asboutconstructie op zijn plaats en mag alleen worden verwijderd wanneer de lagers of onderdelen van de asbout worden vervangen, niet wanneer het wiel wordt verwijderd.
- De asbout heeft rechtse (normale) schroefdraad. Steek een inbussleutel van 5 mm in om het wiel te monteren of te verwijderen. Draai rechtsom om het wiel te monteren en linksom om het wiel te verwijderen.
- De Lefty-naafdop heeft LINKSE schroefdraad. Gebruik een Shimano TL-FW30-gereedschap om deze te monteren.
