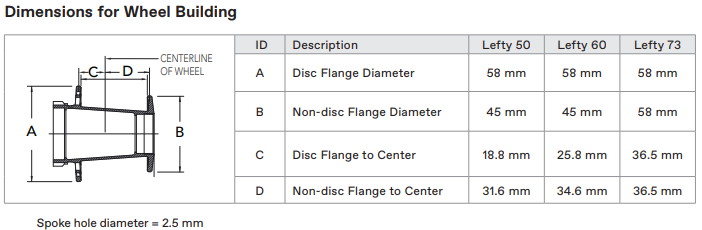

Estas são as dimensões para montar uma roda com um cubo Lefty:
Observações:
- Um cubo de roda SuperMax ou Lefty pode ser usado com o SuperMax. O cubo da roda deve ser compatível com o adaptador de freio correto.
- A tampa do cubo tem rosca esquerda. Ela retém o conjunto do parafuso do eixo e só deve ser removida ao substituir os rolamentos ou as peças do parafuso do eixo, não ao remover a roda.
- O parafuso do eixo tem rosca direita (normal). Para instalar ou remover a roda, insira uma chave Allen de 5 mm. Gire-a no sentido horário para instalar a roda e no sentido anti-horário para removê-la.
- A tampa do cubo Lefty tem rosca ESQUERDA. Use uma ferramenta Shimano TL-FW30 para instalar.
